                                        單相電機正反轉控制模塊
㈠ 概述
  1、主電路輸入輸出端與正反控制端之間采用光電隔離，絕緣介質耐壓大于2000 Vac。
  2、模塊內A向和B向之間轉換在控制端已設置硬件軟件互鎖，有效防止正反轉開關同時導通。
  3、模塊有上電保護電路，無浪涌沖擊，抗干擾能力強，可靠性高。可控硅采用DCB陶瓷基板，電流規格為15A-90A。
  4、發光LED管顯示電機旋轉方向，當兩路LED都不亮時為停止狀態。

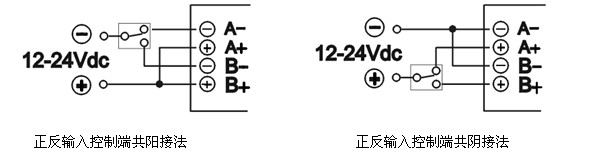

  5、輸入控制電壓為12-24Vdc，共陽或共陰可任意接線。控制線共陽連接時，A—、B—端低電平有效，當A—、B—端同時為低電平時模塊自動關閉。共陰連接時，A+、B+端高電平有效，當A+、B+端同時為高電平時模塊自動關閉。其他控制電壓也可定制。
  6、模塊適用于普通電容啟動電機。
 ㈡ 繼電器負載輸出端電流等級及型號如下表：



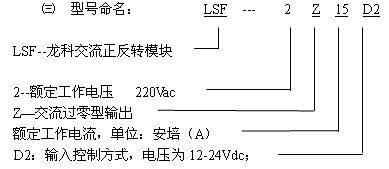

㈣ 接線圖及外形尺寸

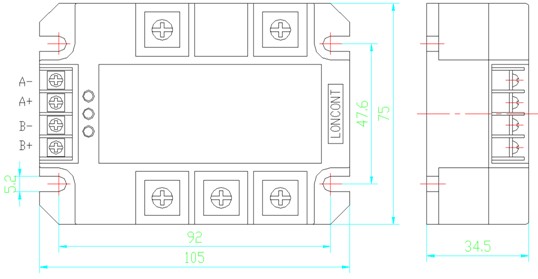

外形尺寸105*75*35 mm

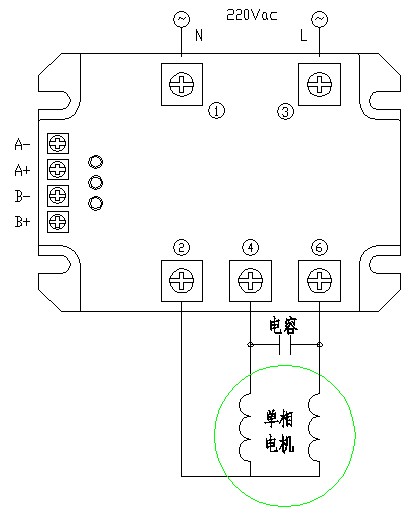

接線圖，其中①和③腳為交流電源輸入，②④⑥腳接負載。
